E-Programm Ventile und Ventilblöcke
Allgemeine Merkmale

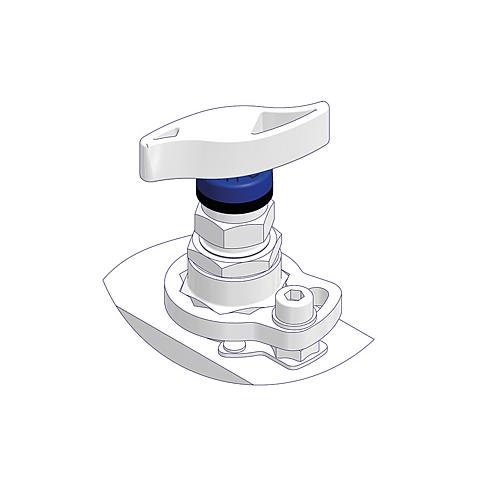

Absperrventile nach ASME B31.1 (Power Piping)

Eingeschraubte Spindelführung – Abdichtung mit Graphit-Packung

Erfüllt die Designanforderungen der ASME B31.1 (Power Piping). Das Ventiloberteil wird mit Sicherungsblech zusätzlich gegen herausdrehen gesichert.

Merkmale

  • Metallischer Sitz – Integrierte Ausführung
  • Nichtdrehender Ventilkegel
  • Außenliegendes Spindelgewinde – Packung unter dem Spindelgewinde
  • Das Spindelgewinde ist vor dem Prozessmedium geschützt (nicht benetzt). Dies trägt dazu bei, ein Festfressen der Spindel zu verhindern.
  • Spindel mit gerolltem Gewinde
  • Ausblassicherer Ventilkegel
  • Metallischer Rücksitz – Sekundäre Dichtung
  • Ventiloberteil durch Sicherungsblech gesichert – Verhindert das unautorisierte Herausschrauben der Spindelführung
  • Farbcodierte Staubkappe zum Schutz des Spindelgewindes
  • Maximal zulässiger Druck (PS): 414 bar (6.000 psi)
  • Anti-Tamper Ventiloberteiloptionen erhältlich
  • Alle nicht-mediumberührte Teile in Edelstahl 316

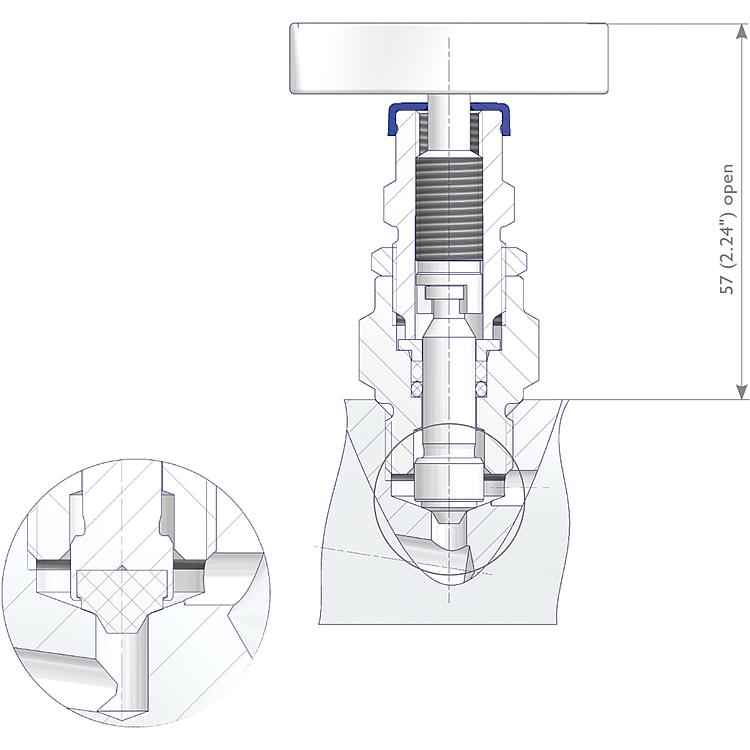

Absperrventile mit O-Ring-Dichtung

Eingeschraubte Spindelführung – O-Ring-Dichtung

Merkmale

  • Integrierter Ventilsitz
  • Nichtdrehender Ventilkegel
  • Außenliegendes Spindelgewinde – Packung unter dem Spindelgewinde
  • Das Spindelgewinde ist vor dem Prozessmedium geschützt (nicht benetzt). Dies trägt dazu bei, ein Festfressen der Spindel zu verhindern.
  • Spindel mit gerolltem Gewinde
  • Ausblassicherer Ventilkegel
  • Metallischer Rücksitz – Sekundäre Dichtung
  • Sicherungsstift – Verhindert das unauthorisierte Herausschrauben der Spindelführung
  • Farbcodierte Staubkappe zum Schutz des Spindelgewindes
  • O-Ring aus FKM, optional EPDM
  • Weichkegel aus PCTFE oder POM
  • Maximal zulässiger Druck (PS) 420 bar (6.092 psi)
  • Option zum Schalttafeleinbau nicht erhältlich
  • Anti-Tamper Ventiloberteiloptionen erhältlich
  • Alle nicht-mediumberührte Teile in Edelstahl 316
Farbcodierte Option
  • O-Ring-Dichtung aus FKM
  • Weichkegel aus PCTFE
