Beschreibung
Manometerventile Standard
  • Manometerventile Standard
  • Manometerventile Standard
  • Manometerventile Standard
  • Manometerventile Standard
  • Manometerventile Standard
  • Manometerventile Standard

Manometerventile

DIN 16271 Form A

Manometerventile von AS-Schneider sind zur Montage an Manometer, Druckmessumformer und Druckschalter vorgesehen. AS-Schneider entwickelt, fertigt und prüft diese Ventile nach DIN 16271. Die Ausführung mit 1/2 NPT Anschluss und Manometerventile mit Prüfflansch sind in DIN 16271 nicht erfasst. Nach DIN 16271 sind die Ventile bis zu einem maximal zulässigen Druck (PS) von 250 bar (Messing) bzw. 400 bar (Stahl und Edelstahl) und einer maximal zulässigen Temperatur (TS) von 120°C bei Flüssigkeiten, Gasen oder Dämpfen einsetzbar. Die maximal zulässige Temperatur (TS) von 120°C berücksichtigt, dass die Ventile und Messgeräte vor der Erwärmung durch heiße Medien geschützt werden müssen. Dies ist mithilfe von Wassersackrohren oder von ausreichend langen Impulsleitungen möglich. Ventile von AS-Schneider können jedoch bei Temperaturen bis 300°C eingesetzt werden (PTFE bis 232°C, Graphit bis 300°C).

Das passende Zubehör finden Sie unten bei Montagesätze und Zubehör.

Anschlüsse, Werkstoffe und weitere Optionen finden Sie weiter unten bei Bestellinformationen oder detaillierter unter:

Allgemeine InformationenWebshop
Manometerventile - Prüfanschluss M 20 x 1,5

Messgeräteanschluss:

Spannmuffe                                                            1/2 NPT Innengewinde

Manometerventile Zeichnung (Anordnung)

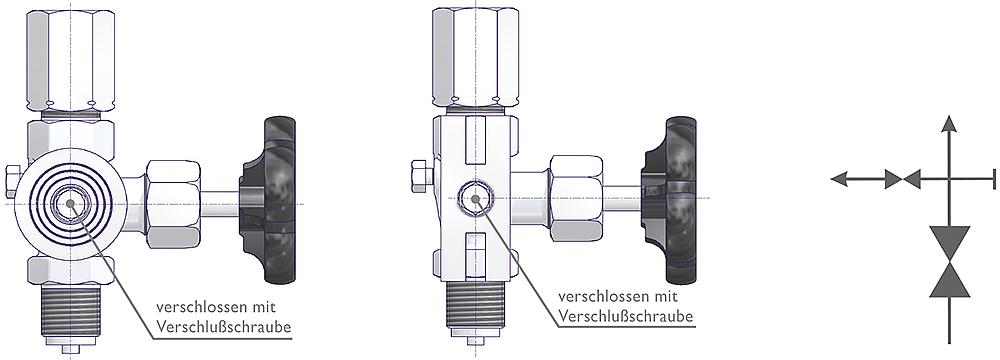

Manometerventile - Prüfflansch

Messgeräteanschluss: Spannmuffe

Ventil mit Prüfflansch Ø 40 x 5                             Ventil mit Prüfflansch 60 x 25 x 10

Manometerventile Zeichnung (Anordnung)
Bestellinformationen
Manometerventile mit Messgeräteanschluss Spannmuffe
Eingang Ausgang Prüfanschluss Werkstoff Hinweis Bestell-Nr.

  G 1/2 Außengewinde

  G 1/2 Spannmuffe

M 20 x 1,5
mit Verschlußkappe
Messing DIN 16271 Form A S004.17.000
mit DVGW-Zulassung S004.27.000
Messing
(AP)*
DIN 16271 Form A S004.17.000.32
Prüfflansch Ø 40 x 5 Messing S004.17.060
Prüfflansch 60 x 25 x 10 S004.17.070
M 20 x 1,5
mit Verschlußkappe
1.0460    DIN 16271 Form A S004.17.100
mit DVGW-Zulassung S004.27.100
Prüfflansch Ø 40 x 5   S004.17.160
Prüfflansch 60 x 25 x 10   S004.17.170
M 20 x 1,5
mit Verschlußkappe
1.4571 DIN 16271 Form A S004.17.200
mit DVGW-Zulassung S004.27.200
Prüfflansch Ø 40 x 5 S004.17.260
Prüfflansch 60 x 25 x 10 S004.17.270
 M 20 x 1,5 Außengewinde   M 20 x 1,5 Spannmuffe  M 20 x 1,5
mit Verschlußkappe
Messing S004.17.050
1.0460 S004.17.150
1.4571 S004.17.250

* Messing (AP) = Gehäuse, Spannmuffe und Überwurfmutter in Messing.

BIMSManometerventile mit Messgeräteanschluss 1/2 NPT Innengewinde
Eingang Ausgang Prüfanschluss Werkstoff Hinweis Bestell-Nr.
1/2 NPT Außengewinde     1/2 NPT Innengewinde  M 20 x 1,5
mit Verschlusskappe

1.0460                                       S004.17.135.02
1.4571 S004.17.235.02
Weitere InformationenManometerventile von AS-Schneider sind zur Montage an Manometer, Druckmessumformer und Druckschalter vorgesehen. AS-Schneider entwickelt, fertigt und prüft diese Ventile nach DIN 16271. Das robuste Design der Ventile führt zu einer langen Nutzungsdauer bei optimalem Bedienungskomfort. Der maximal zulässige Druck (PS) der Manometerventile beträgt standardmäßig 400 bar (5.801 psi). AS-Schneider liefert die Manometerventile auch für den Einsatz bei Sauergas (gemäß NACE MR0175/MR0103 und ISO 15156), gereinigt und geschmiert für den Sauerstoffeinsatz sowie für den Einsatz bei flüchtigen Emissionen und Varianten mit DVGW-Zulassung.
