Gerade Rohrstücke und 90° Rohrbögen

Gerade Rohrstücke und 90° Rohrbögen von AS-Schneider werden dort eingesetzt wo die Randbedingungen keine Wassersackrohre erfordern. Gerade Rohrstücke werden bei der vertikalen Druckentnahme verwendet. 90° Rohrbögen werden bei der horizontalen Druckentnahme eingesetzt.

Standard-Rohrabmessungen: Ø 20 x 2,6 mm. 1/2"-Rohrabmessungen (Ø 21,3 mm) sind ebenfalls erhältlich.

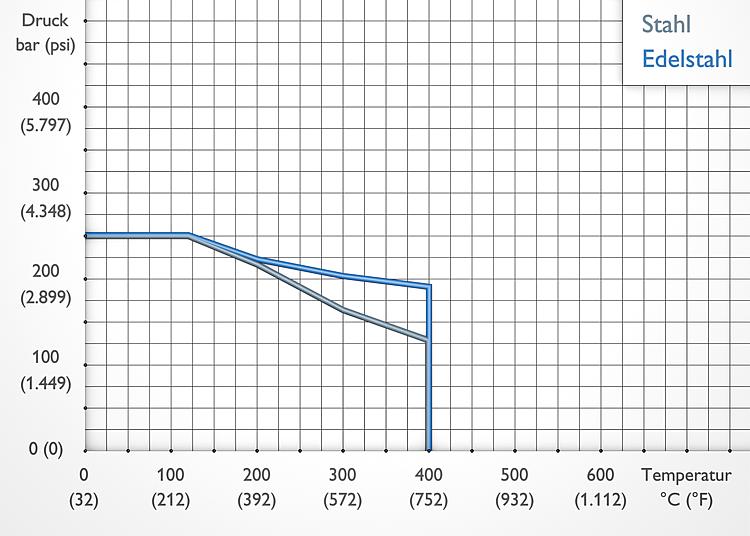

Maximal zulässiger Druck (PS) siehe Druck-/ Temperaturzuordnung, welche auf die Standardrohrabmessung bezogen ist.

Das passende Zubehör finden Sie unten bei Montagesätze und Zubehör.

Anschlüsse, Werkstoffe und weitere Optionen finden Sie weiter unten bei Bestellinformationen oder detaillierter unter:

Allgemeine InformationenWebshop
Gerade Rohrstücke und 90° Rohrbögen

Gerade Rohrstücke                                     90° Rohrbögen

Gerade Rohrstücke und 90° Rohrbögen
 Zeichnung (Anordnung)
Bestellinformationen
Gerade Rohrstücke

Eingang Ausgang Werkstoff Bestell-Nr.

Stumpfschweißanschluss
Ø 20 x 2,6

G 1/2 Spannmuffe 1.0345 S006.17.101.02
1.4571 S006.17.201.02
1/2 NPT Innengewinde 1.0345 S006.17.101.28
1.4571 S006.17.201.28
BI90° Rohrbögen
Eingang Ausgang Werkstoff Bestell-Nr.

Stumpfschweißanschluss
Ø 20 x 2,6

G 1/2 Spannmuffe       1.0345 S006.17.100.02
S006.17.102.15
1.4571 S006.17.200.02
S006.17.202.15
MS
Weitere InformationenGerade Rohrstücke und 90° Rohrbögen von AS-Schneider werden dort eingesetzt, wo die Randbedingungen keine Wassersackrohre erfordern.
