Beschreibung
Doppelnippel Standard
  • Doppelnippel Standard
  • Doppelnippel Standard

Doppelnippel

Typ HN

Beispiel für ein typisches Produkt gemäß der untenstehenden Bestellinformation:

Bestell-Nr.: HNS-G4N4

HN Doppelnippel
S Werkstoff: 1.4401 / 1.4404 / 316 / 316L
-
G4 Eingang: G 1/2 - EN 837-1
N4 Ausgang: 1/2 NPT
Doppelnippel
Typ HN
Doppelnippel Zeichnung (Anordnung)
Gewindegröße A (Verfügbare Längen)
38,1 mm
(1,50")
44,5 mm
(1,75")
50,4 mm
(2,00")
76,2 mm
(3,00")
101,6 mm
(4,00")
N2, G2 Standard ... L2.0 ... L3.0 ... L4.0
N4, G4, M4 Standard ... L3.0 ... L4.0
Kombination von #2 und #4 Standard ... L2.0 ... L3.0 ... L4.0
Bestellcode
Eingang Ausgang Maß A (mm) Werkstoff Bestell-Nr.
1/2 NPT Außengewinde 1/2 NPT Außengewinde 50 1.4404 HNS-N4N4
M 20 x 1,5 Außengewinde HNS-M4N4
G 1/2 Außengewinde HNS-G4N4
1/4 NPT Außengewinde 45 HNS-G4N2
G 1/4 Außengewinde HNS-G2G4
G 1/2 Außengewinde 50 HNS-G4G4

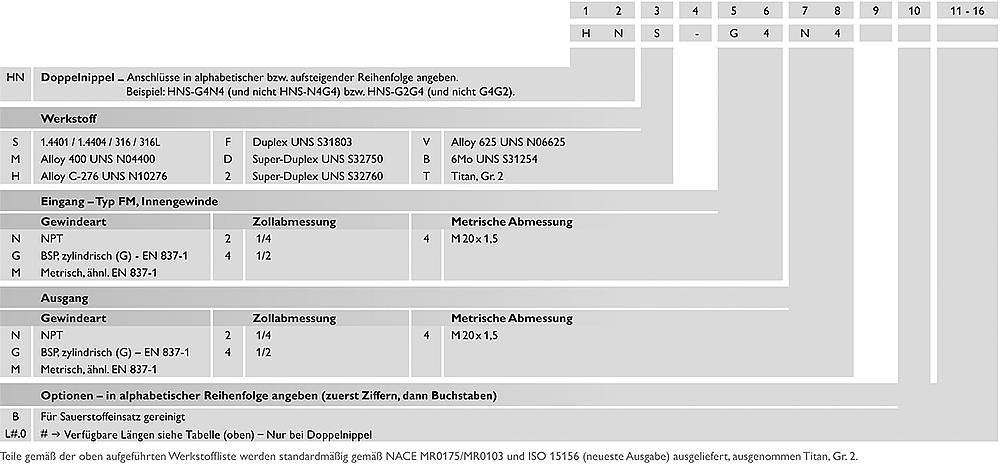

Bestellinformationen
Doppelnippel Zeichnung (Anordnung)
