Absperrventile

Typ H

E-Programm Absperrventile Typ H  von AS-Schneider sind mit einer Vielzahl von Optionen erhältlich. Bei den unten abgebildeten Ventilen (siehe Zeichnungen) handelt es sich um die Standardausführungen (mit 1/2 NPT Gewinde außer Typ HATT). Wenn Sie die Abmessungen für Ihren speziellen Anwendungsfall benötigen wenden Sie sich bitte an das Werk.

Nennweite: DN 5 (Eckventil DN 10)

Eine Vielzahl von Optionen sowie das passende Zubehör finden Sie unten bei Montagesätze und Zubehör.

Anschlüsse, Werkstoffe, Ventiloberteilausführungen und weitere Optionen finden Sie weiter unten bei Bestellinformationen oder detaillierter unter:

Allgemeine InformationenBeispiel für ein typisches Produkt gemäß der untenstehenden Bestellinformation:

Bestell-Nr.: HAMFSA-N4N4

H Absperrventil Typ H
A Grunddesign: Eingeschraubte Spindelführung
M Eingang: Außengewinde
F Ausgang: Innengewinde
S Werkstoff: 1.4401 / 1.4404 / 316 / 316L
A Abdichtung des Betätigungsorgans: PTFE
-
N4 Eingang Gewindegröße: 1/2 NPT
N4 Ausgang Gewindegröße: 1/2 NPT

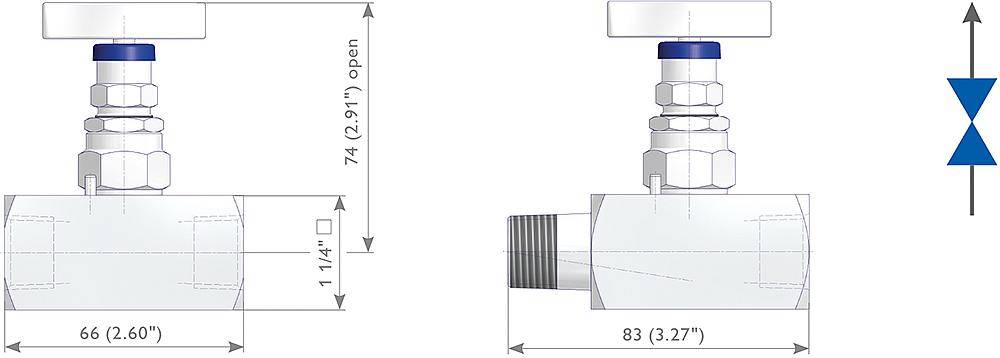

Absperrventile Typ H - Standard-Ausführung

Typ HAFF                                                                            Typ HAMF
Innengewinde x Innengewinde                                        Außengewinde x Innengewinde

Absperrventile Zeichnung (Anordnung) 1
Die in den Darstellungen angegebenen Abmessungen gelten nur für die abgebildeten Standardprodukte. Wenn Sie die Abmessungen für Ihren speziellen Anwendungsfall benötigen oder Sie die von ihnen benötigte Option überhaupt nicht finden, wenden Sie sich bitte an das Werk.

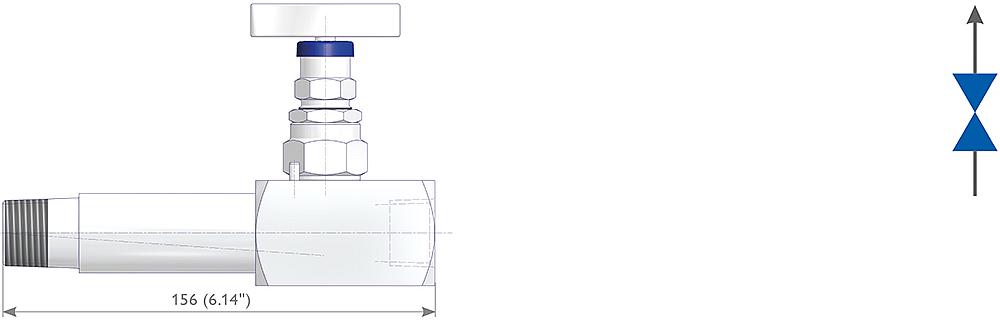

Absperrventile - Gehäuseverlängerung

Typ HXMF - Verlängerung um ca. 3"
Außengewinde x Innengewinde

Absperrventile Zeichnung (Anordnung) 2
Die in den Darstellungen angegebenen Abmessungen gelten nur für die abgebildeten Standardprodukte. Wenn Sie die Abmessungen für Ihren speziellen Anwendungsfall benötigen oder Sie die von ihnen benötigte Option überhaupt nicht finden, wenden Sie sich bitte an das Werk.

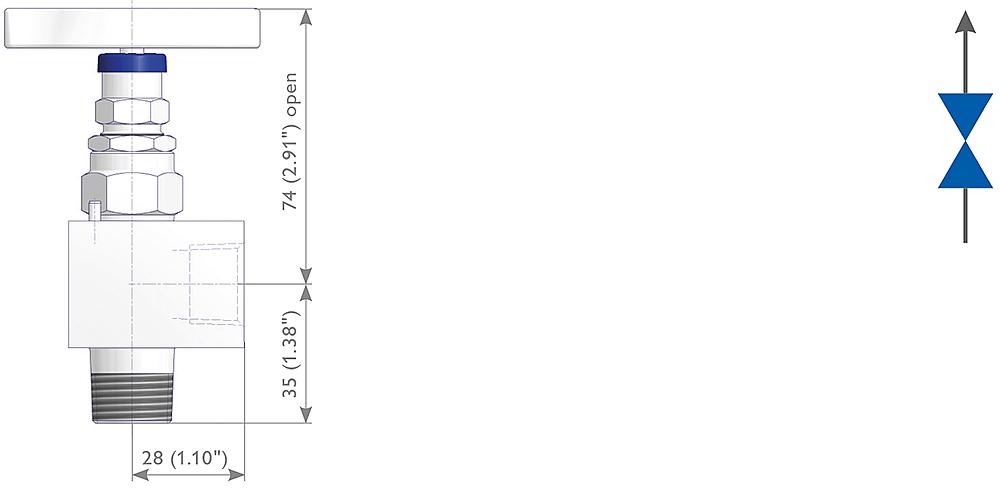

Eckventile DN 10
Typ HLMF
Absperrventile Zeichnung (Anordnung) 3
Die in den Darstellungen angegebenen Abmessungen gelten nur für die abgebildeten Standardprodukte. Wenn Sie die Abmessungen für Ihren speziellen Anwendungsfall benötigen oder Sie die von ihnen benötigte Option überhaupt nicht finden, wenden Sie sich bitte an das Werk.

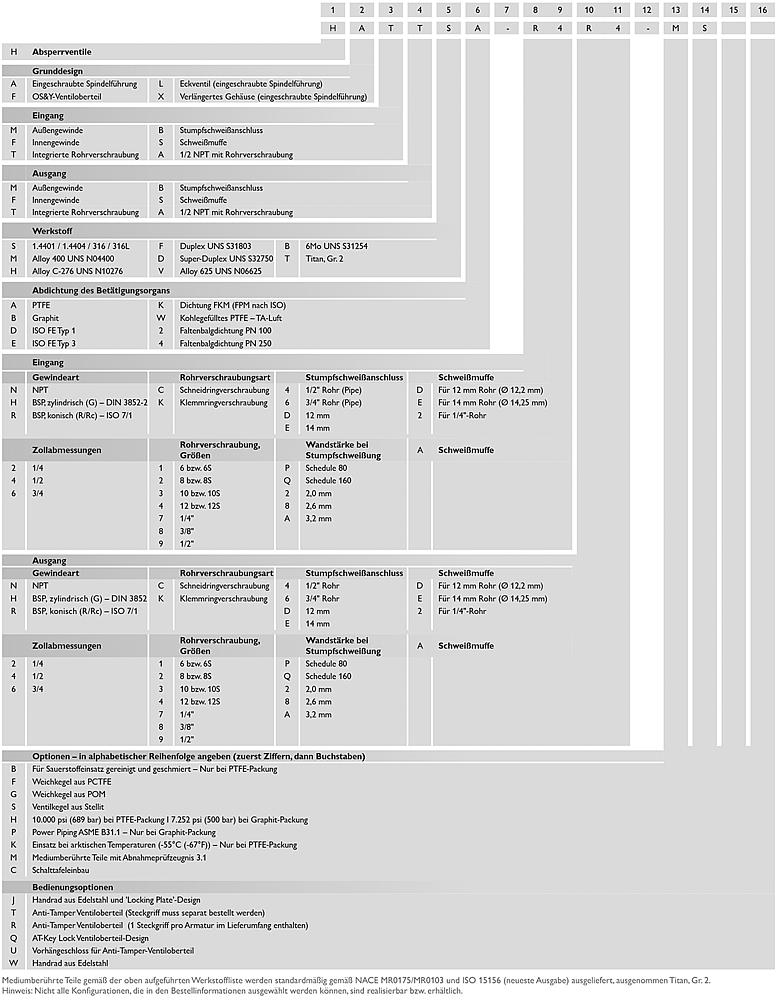

Bestellinformationen
Absperrventile Zeichnung (Maß) 1
Montagesätze und Zubehör
Weitere InformationenAbsperrventile (Nadelventile) Typ H von AS-Schneider sind mit einer Vielzahl von Optionen erhältlich. Das innovative Design der Ventiloberteile führt zu einer langen Nutzungsdauer bei optimalem Bedienungskomfort. Der maximal zulässige Druck (PS) der Absperrventile beträgt standardmäßig 420 bar (6.092 psi), optional liefert AS-Schneider die Ventile mit 689 bar (10.000 psi). AS-Schneider liefert die Ventile auch für den Einsatz bei Sauergas (gemäß NACE MR0175/MR0103 und ISO 15156) und gereinigt und geschmiert für den Sauerstoffeinsatz.
