Block & Bleed - Ventile

Typ S

Block & Bleed - Absperrventile von AS-Schneider sind zur Montage an Manometer, Druckmessumformer und Druckschalter vorgesehen.
Der Standard-Entlüftungsanschluss ist 1/4 NPT Innengewinde, Verschluss- schrauben sind nicht standardmäßig montiert.

Eine Vielzahl von Optionen sowie das passende Zubehör finden Sie unten bei Montagesätze und Zubehör.

Anschlüsse, Werkstoffe, Ventiloberteilausführungen und weitere Optionen finden Sie weiter unten bei Bestellinformationen oder detaillierter unter:

Allgemeine InformationenBeispiel für ein typisches Produkt gemäß der untenstehenden Bestellinformation:

Bestell-Nr.: SAMFSA-N4N4

S	Block & Bleed-Absperrventil
A	Entlüftungsanschluss: 1/4 NPT Innengewinde
M	Eingang: Außengewinde
F	Ausgang: Innengewinde
S	Werkstoff: 1.4401 / 1.4404 / 316 / 316L
A	Abdichtung des Betätigungsorgans: PTFE
-
N4	Eingang Gewindegröße: 1/2 NPT
N4	Ausgang Gewindegröße: 1/2 NPT

Webshop

Block & Bleed - Absperrventile - Messgeräteanschluss mit Innengewinde

Typ SAFF Typ SAMF

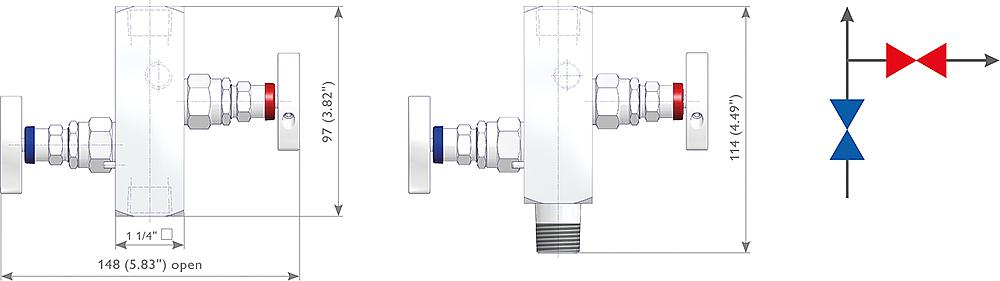

Block & Bleed - Ventile Zeichnung (Anordnung) 1

Die in den Darstellungen angegebenen Abmessungen gelten nur für die abgebildeten Standardprodukte. Wenn Sie die Abmessungen für Ihren speziellen Anwendungsfall benötigen oder Sie die von ihnen benötigte Option überhaupt nicht finden, wenden Sie sich bitte an das Werk.

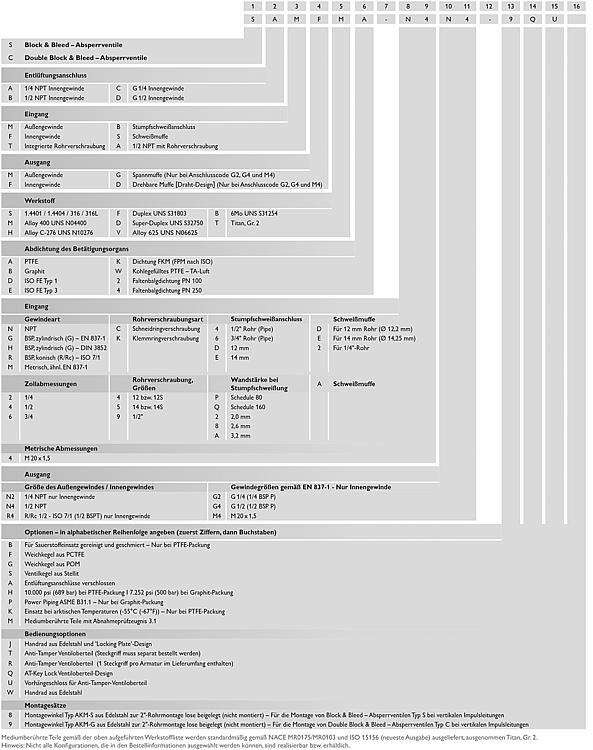

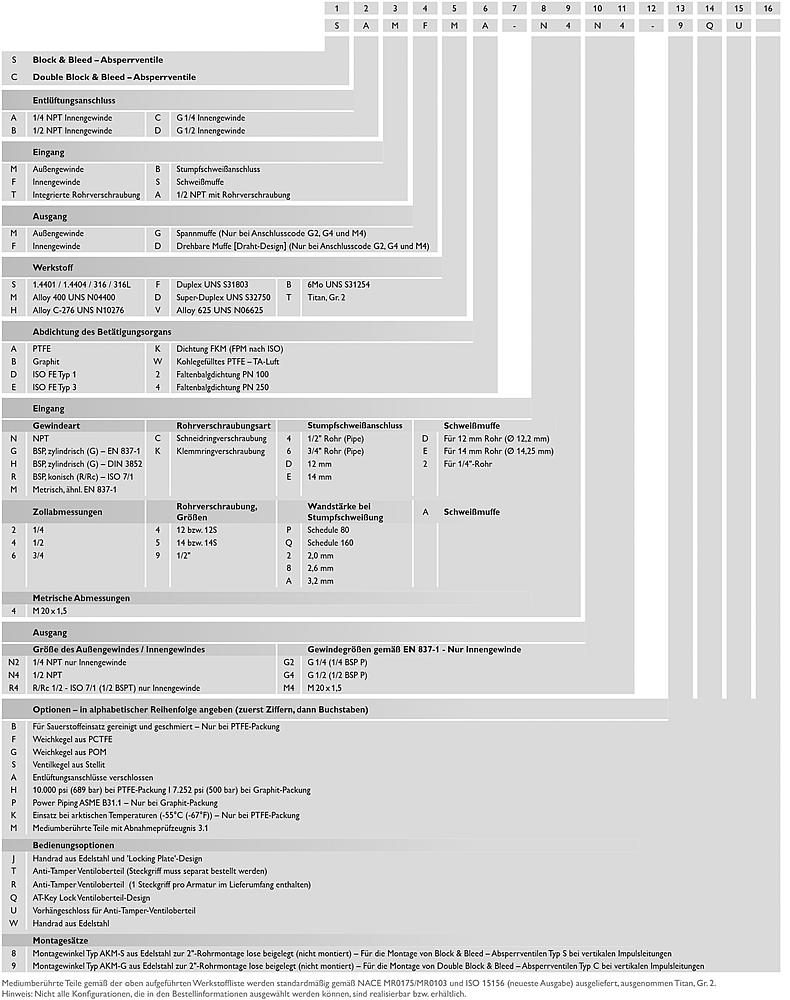

Bestellinformationen

Block & Bleed - Ventile Zeichnung (Maß) 2

Montagesätze und Zubehör

MontagewinkelTyp AKM-S	Überdruckschutzvorrichtungen
Manometer-DrehverschraubungenTyp GS und Typ GD	Stoßminderer
Adapter (Innengewinde x Außengewinde) Typ FM	Manometer-Siphons
DoppelnippelTyp HN	EntlüftungsventileTyp VS oder VT
FlachdichtungenEN 837-1	Verschlussschrauben

Weitere InformationenBlock & Bleed - Absperrventile von AS-Schneider sind ausgelegt zur Montage an Druckmessgeräte. Das innovative Design der Ventiloberteile führt zu einer langen Nutzungsdauer bei optimalem Bedienungskomfort. Der maximal zulässige Druck (PS) der Absperrventile beträgt standardmäßig 420 bar (6.092 psi), optional liefert AS-Schneider die Ventile mit 689 bar (10.000 psi). AS-Schneider liefert die Ventile auch für den Einsatz bei Sauergas (gemäß NACE MR0175/MR0103 und ISO 15156), gereinigt und geschmiert für den Sauerstoffeinsatz sowie für den Einsatz bei flüchtigen Emissionen.
