Multiport-Manometerventile
Typ M
Multiport-Manometerventile von AS-Schneider sind zur Montage an Manometer, Druckmessumformer und Druckschalter vorgesehen. Die Standardausführungen haben 3 Ausgänge mit Innengewinde und sind daher zur vertikalen oder horizontalen Montage geeignet.
Eine Vielzahl von Optionen sowie das passende Zubehör finden Sie unten bei Montagesätze und Zubehör.Anschlüsse, Werkstoffe, Ventiloberteilausführungen und weitere Optionen finden Sie weiter unten bei Bestellinformationen oder detaillierter unter:

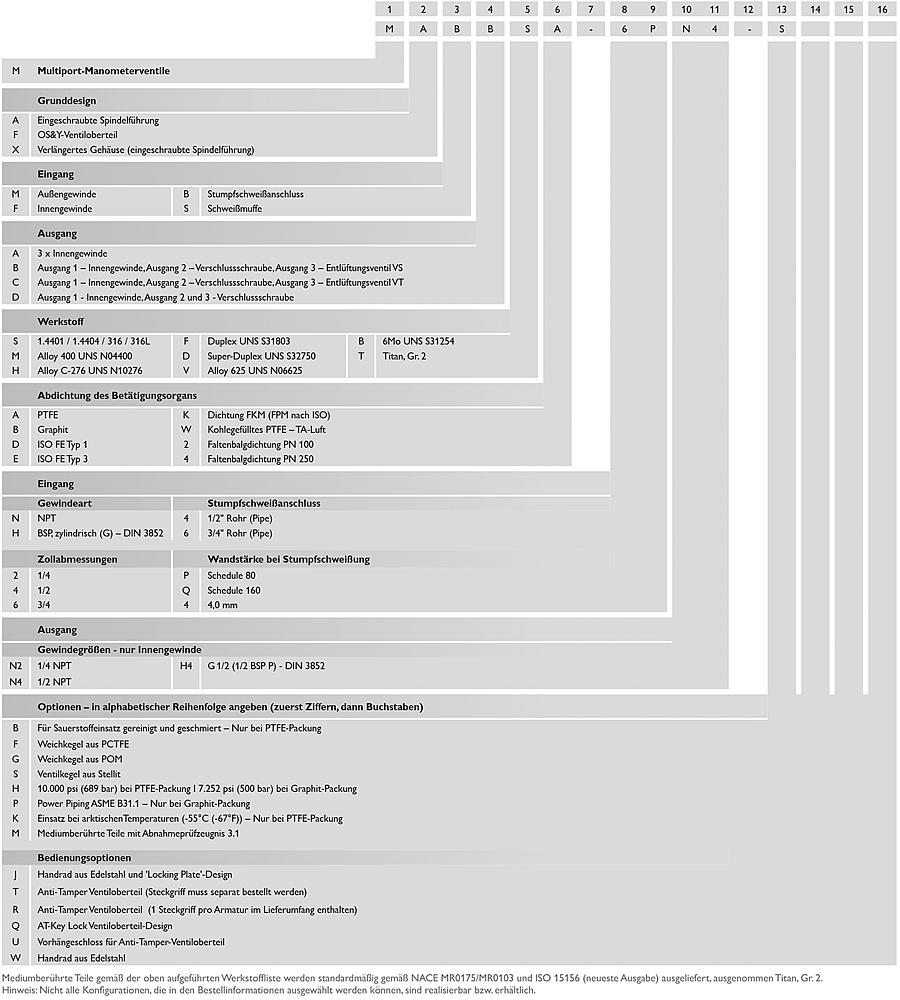

Allgemeine InformationenBeispiel für ein typisches Produkt gemäß der untenstehenden Bestellinformation:Bestell-Nr.: MAMASA-N4N4
M |
Multiport-Manometerventil |
A |
Grunddesign: Eingeschraubte Spindelführung |
M |
Eingang: Außengewinde |
A |
Ausgang: 3x Innengewinde |
S |
Werkstoff: 1.4401 / 1.4404 / 316 / 316L |
A |
Abdichtung des Betätigungsorgans: PTFE |
- |
|
N4 |
Eingang - Gewindegröße: 1/2 NPT |
N4 |
Ausgang - Gewindegröße: 1/2 NPT
|
Typ MAMA
Außengewinde x InnengewindeDie in den Darstellungen angegebenen Abmessungen gelten nur für die abgebildeten Standardprodukte. Wenn Sie die Abmessungen für Ihren speziellen Anwendungsfall benötigen oder Sie die von ihnen benötigte Option überhaupt nicht finden, wenden Sie sich bitte an das Werk. Typ MXBA
Mit GehäuseverlängerungDie in den Darstellungen angegebenen Abmessungen gelten nur für die abgebildeten Standardprodukte. Wenn Sie die Abmessungen für Ihren speziellen Anwendungsfall benötigen oder Sie die von ihnen benötigte Option überhaupt nicht finden, wenden Sie sich bitte an das Werk. Weitere InformationenMultiport-Manometerventile von AS-Schneider sind zur Montage an Manometer, Druckmessumformer und Druckschalter vorgesehen. Das innovative Design der Ventiloberteile führt zu einer langen Nutzungsdauer bei optimalem Bedienungskomfort. Der maximal zulässige Druck (PS) der Absperrventile beträgt standardmäßig 420 bar (6.092 psi), optional liefert AS-Schneider die Ventile mit 689 bar (10.000 psi). AS-Schneider liefert die Ventile auch für den Einsatz bei Sauergas (gemäß NACE MR0175/MR0103 und ISO 15156), gereinigt und geschmiert für den Sauerstoffeinsatz sowie für den Einsatz bei flüchtigen Emissionen.
