2-fach Ventilblöcke
Typ D

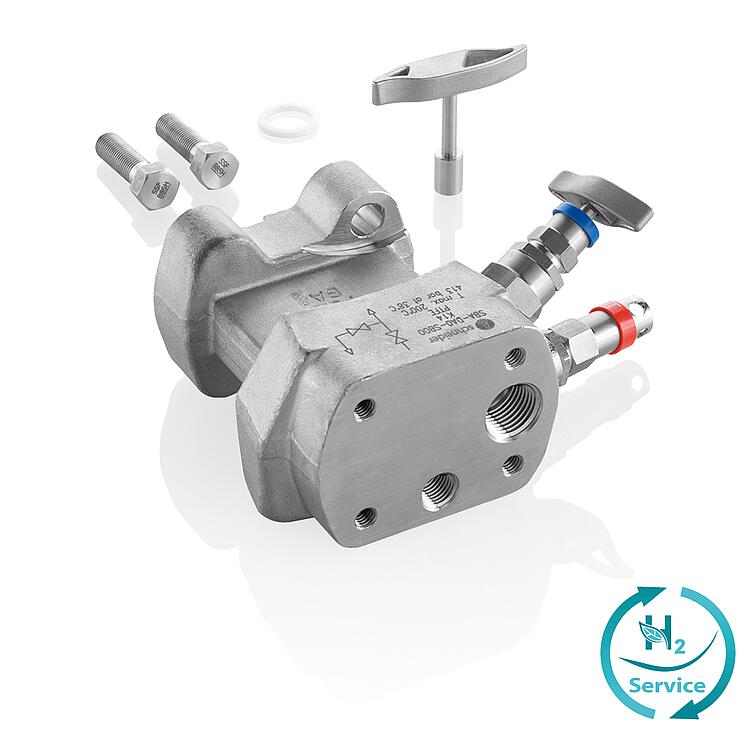

Direkt anflanschbare 2-fach SB-Ventilblöcke Typ D von AS-Schneider sind zur Direktmontage an Druck-Messumformer mit Flanschanschluss gemäß DIN EN 61518 / IEC 61518 vorgesehen und sind gemäß den Shell® MESC Spezifikationen der Prozessinstrumentierung ausgeführt. Die SB-Ventilblöcke sind ausgelegt zur Montage an einen Standard-Montagewinkel Typ SAM, weiteres Montagezubehör ist deshalb nicht erforderlich. Innengewinde- anschlüsse am Eingang sind G 1/4, 1/4 NPT oder 1/2 NPT und am Entlüftungsanschluss G 1/4 oder 1/4 NPT. Die Anschlüsse können mit oder ohne Klemmringverschraubungen bestellt werden.
Der Messgeräteanschluss kann entweder gemäß DIN 19213 Teil 2, Ausgabe 1980 oder DIN EN 61518 Form A ausgeführt werden oder als Integrierte Ausführung zur Montage an einen Rosemount 2051/3051 CoplanarTM Druckmessumformer. Zubehörsätze zur Befestigung der Ventilblöcke am Messgerät werden standardmäßig mitgeliefert.
Anschlüsse, Werkstoffe, Ventiloberteilausführungen und weitere Optionen finden Sie weiter unten bei Bestellinformationen oder detaillierter unter:
Allgemeine InformationenSB Ventilblöcke Flyer (EN)Beispiel für ein typisches Produkt gemäß der untenstehenden Bestellinformation:Bestell-Nr.: SBA-DA0-SGS3T
| SB | SB-Ventilblock |
| A | Abdichtung des Betätigungsorgans: PTFE |
| - | |
| D | Typ: Absperren / Entlüften |
| A | Messgeräteanschluss: DIN 19213 Teil 2, Ausgabe 1980 |
| 0 | |
| - | |
| S | Werkstoff: 1.4401 / 1.4404 / 316 / 316L |
| G | Eingang / Entlüftungsanschluss: G 1/4 Innengewinde |
| S | Klemmringverschraubung: Swagelok |
| 3 | Größe - Klemmringverschraubung: 10 mm |
| T | Option: Anti-Tamper Steckgriff |
| Typ | MESC Bestellcode | Beschreibung | Dichtring/Packung | Entlüftung | Bestell-Nr. |

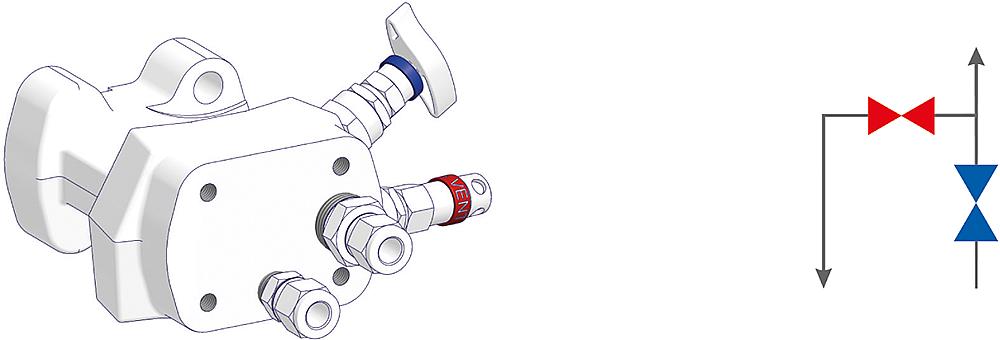

| D | MESC 60.98.56.235.1 | 2-fach Ventilblock Für Druckmessumformer mit Differenzdruck-Messzelle. |
PTFE | 10 mm* | SBA-DA0-SG*3 |
| MESC 60.98.56.435.1 | Graphit | SBA-DC0-SG*3 | |||
| MESC 60.98.56.237.1 | PTFE | 3/8"* | SBA-DA0-SG*8 | ||
| MESC 60.98.56.437.1 | Graphit | SBA-DC0-SG*8 |
* Klemmringverschraubung - Fabrikat, Art und Baugröße gemäß Bestellanforderung.
Direkt anflanschbare 2-fach SB-Ventilblöcke von AS-Schneider sind zur Direktmontage an Differenzdruck-Messumformer mit Flanschanschluss gemäß DIN EN 61518 / IEC 61518 vorgesehen und sind gemäß den Shell® MESC Spezifikationen der Prozessinstrumentierung ausgeführt. Die SB-Ventilblöcke sind ausgelegt zur Montage an einen Standard-Montage- winkel Typ SAM, weiteres Montagezubehör ist deshalb nicht erforderlich. Innengewindeanschlüsse am Eingang sind G 1/4, 1/4 NPT oder 1/2 NPT und am Entlüftungsanschluss G 1/4 oder 1/4 NPT. Die Anschlüsse können mit oder ohne Klemmringverschraubungen bestellt werden. Der Messgeräteanschluss kann entweder gemäß DIN 19213 Teil 2, Ausgabe 1980 oder DIN EN 61518 Form A ausgeführt werden oder als Integrierte Ausführung zur Montage an einen Rosemount 2051/3051 CoplanarTM Druckmessumformer. Das innovative Design der Ventiloberteile führt zu einer langen Nutzungs- dauer bei optimalem Bedienungskomfort. Der maximal zulässige Druck (PS) der Ventilblöcke beträgt standardmäßig 420 bar (6.092 psi). AS-Schneider liefert die Ventilblöcke auch für den Einsatz bei Sauergas (gemäß NACE MR0175/MR0103 und ISO 15156), gereinigt und geschmiert für den Sauerstoffeinsatz sowie für den Einsatz bei flüchtigen Emissionen.
