2-fach Ventilblöcke
Typ E

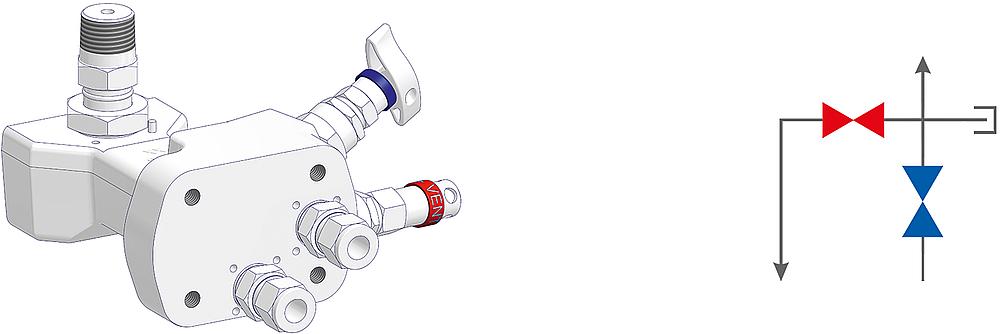

2-fach SB-Ventilblöcke Typ E von AS-Schneider sind zur Montage an Druck-Messumformer mit Gewindeanschluss vorgesehen und sind gemäß den Shell® MESC Spezifikationen der Prozessinstrumentierung ausgeführt. Die SB-Ventilblöcke sind ausgelegt zur Montage an einen Standard-Montagewinkel Typ SAM, weiteres Montagezubehör ist deshalb nicht erforderlich. Innengewindeanschlüsse am Eingang sind G 1/4, 1/4 NPT oder 1/2 NPT und am Entlüftungsanschluss G 1/4 oder 1/4 NPT. Die Anschlüsse können mit oder ohne Klemmringverschraubungen bestellt werden.
Der Messgeräteanschluss ist 1/2 NPT Aussengewinde (als drehbare Verschraubung ausgeführt).
Anschlüsse, Werkstoffe, Ventiloberteilausführungen und weitere Optionen finden Sie weiter unten bei Bestellinformationen oder detaillierter unter:
Allgemeine InformationenSB Ventilblöcke Flyer (EN)Beispiel für ein typisches Produkt gemäß der untenstehenden Bestellinformation:Bestell-Nr.: SBA-EA0-SB00T
| SB | SB-Ventilblock |
| A | Abdichtung des Betätigungsorgans: PTFE |
| - | |
| E | Typ: Absperren / Entlüften |
| A | Messgeräteanschluss: Drehbarer Zapfen 1/2 NPT |
| 0 | |
| - | |
| S | Werkstoff: 1.4401 / 1.4404 / 316 / 316L |
| B | Eingang x Entlüftungsanschluss: Innengewinde 1/2 NPT x 1/4 NPT |
| 0 | Klemmringverschraubung: Ohne Verschraubung |
| 0 | Größe - Klemmringverschraubung: Ohne Verschraubung |
| T | Option: Anti-Tamper Steckgriff |
| Typ | MESC Bestellcode | Beschreibung | Entlüftung | Bestell-Nr. |
| E | MESC 60.98.56.305.1 | 2-fach Ventilblock Für Druckmessumformer mit Innengewindeanschluss 1/2 NPT. |
10 mm* | SBA-EA0-SG*3 |
| MESC 60.98.56.325.1 | 3/8"* | SBA-EA0-SG*8 |
* Klemmringverschraubung - Fabrikat, Art und Baugröße gemäß Bestellanforderung.
2-fach SB-Ventilblöcke Typ E von AS-Schneider sind zur Montage an Druck-Messumformer mit Gewindeanschluss vorgesehen und sind gemäß den Shell® MESC Spezifikationen der Prozessinstrumentierung ausgeführt. Die SB-Ventilblöcke sind ausgelegt zur Montage an einen Standard-Montagewinkel Typ SAM, weiteres Montagezubehör ist deshalb nicht erforderlich. Innengewindeanschlüsse am Eingang sind G 1/4, 1/4 NPT oder 1/2 NPT und am Entlüftungs- anschluss G 1/4 oder 1/4 NPT. Die Anschlüsse können mit oder ohne Klemmringverschraubungen bestellt werden. Der Messgeräteanschluss ist 1/2 NPT Aussengewinde (als drehbare Verschraubung ausgeführt). Das innovative Design der Ventiloberteile führt zu einer langen Nutzungsdauer bei optimalem Bedienungskomfort. Der maximal zulässige Druck (PS) der Ventilblöcke beträgt standardmäßig 420 bar (6.092 psi). AS-Schneider liefert die Ventilblöcke auch für den Einsatz bei Sauergas (gemäß NACE MR0175/MR0103 und ISO 15156), gereinigt und geschmiert für den Sauerstoffeinsatz sowie für den Einsatz bei flüchtigen Emissionen.
