Beschreibung
Montagewinkel
Typ AKM-D und Typ AKM-C

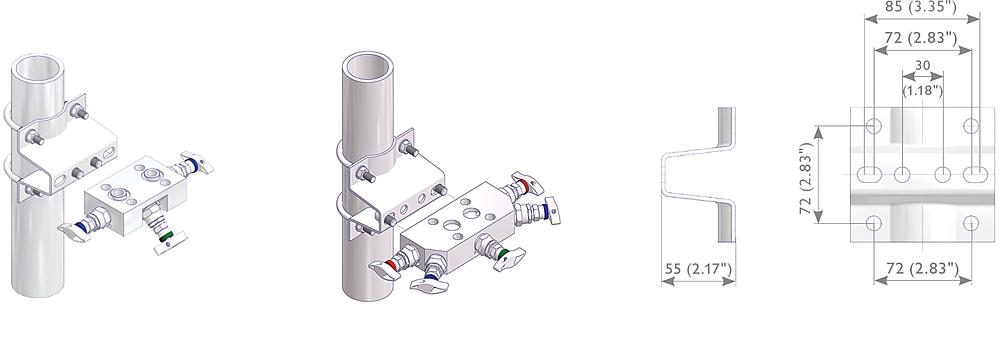

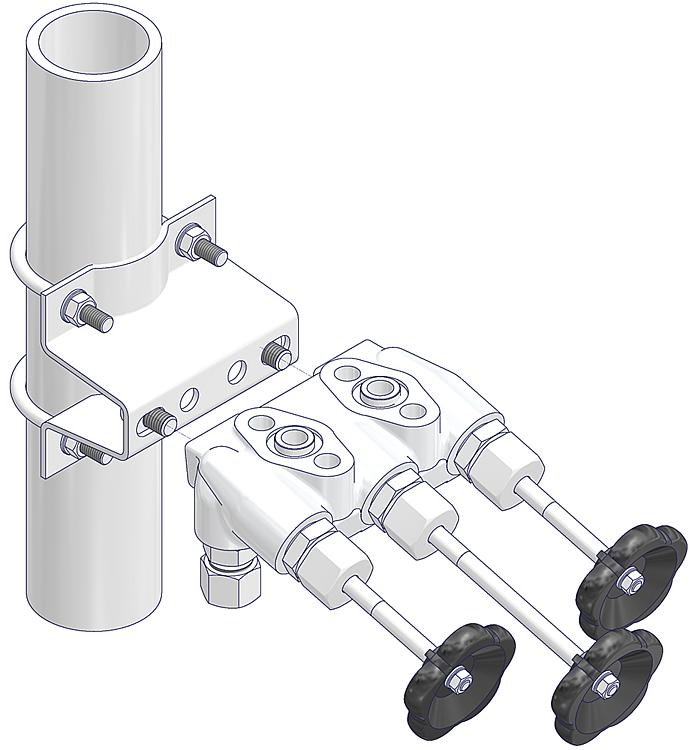

Der Montagewinkel passt an AS-Schneider E-Programm-Ventilblöcke Typ D, W und 5 sowie an unsere F-Programm Ventilblöcke Typ S541/N541. AKM-D und AKM-C unterscheiden sich nur durch die Ventilblockbefestigungs- schrauben. Die Standardausführung Typ D hat Befestigungsschrauben M10 und für die CoplanarTM Ventilblockausführungen wird der Typ C mit 3/8-16 UNC Schrauben verwendet. Der Montagewinkel wurde ausgelegt zur Wand-, Schalttafel- und 2" Rohrmontage und bietet eine optimale Zugänglichkeit und Bedienung der Ventile.

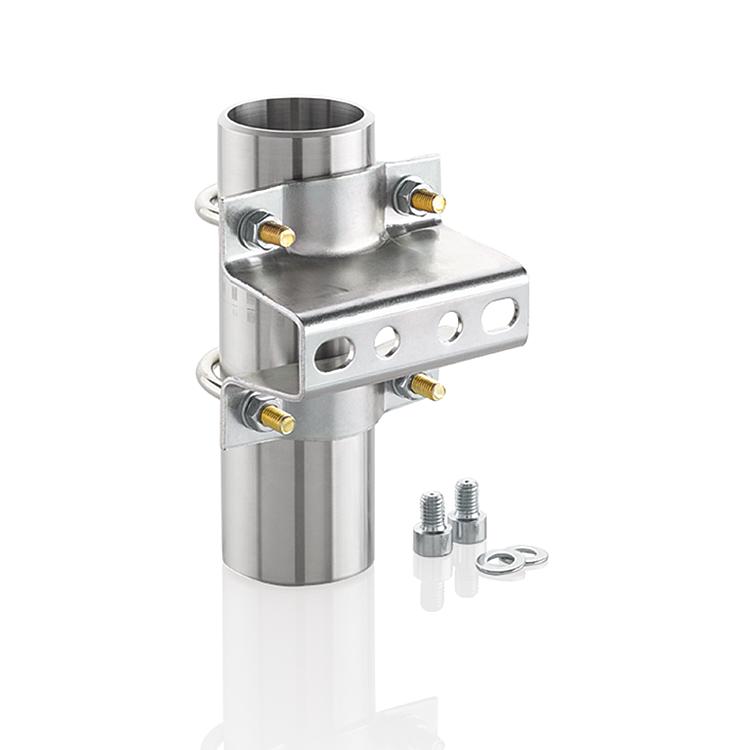

Der Montagesatz enthält:
- 1 Montagewinkel
- 2 Rohrbügel
- 4 Unterlegscheiben – 8,4
- 4 Sechskantmuttern M8
- 2 Unterlegscheiben - 10,5
- 2 Zylinderschrauben mit Innensechskant M10x 14 → Typ AKM-D bzw.
- 2 Zylinderschrauben mit Innensechskant 3/8-16 UNC x 5/8" → Typ AKM-C
Bestell-Nr.: AKM-DPS
| AKM | Montagewinkel |
| - | |
| D | Zur Montage an: E-Programm Ventilblöcke Typ D, W und 5 sowie F-Programm Ventilblöcke Typ S541/N541 |
| P | Montageart: 2" Rohrmontage |
| S | Werkstoff: Edelstahl, Serie 300 |
Weitere InformationenDer Montagewinkel passt an AS-Schneider E-Programm-Ventilblöcke Typ D, W und 5 sowie an unsere F-Programm Ventilblöcke Typ S541/N541. Der Montagewinkel wurde ausgelegt zur Wand-, Schalttafel- und 2" Rohrmontage und bietet eine optimale Zugänglichkeit und Bedienung der Ventile.
