2-fach Ventilblöcke
Typ W2A

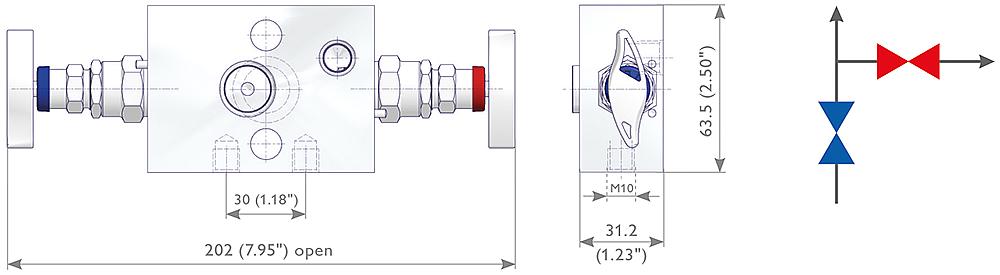

Direkt anflanschbare 2-fach Ventilblöcke (Wafer-Ausführung) von
AS-Schneider sind zur Direktmontage an Druck-Messumformer mit Flanschanschluss gemäß DIN EN 61518 / IEC 61518 vorgesehen.
Der Standard-Entlüftungsanschluss ist 1/4 NPT Innengewinde. Verschlussschrauben sind nicht standardmäßig montiert.
Anschlüsse, Werkstoffe, Ventiloberteilausführungen und weitere Optionen finden Sie weiter unten bei Bestellinformationen oder detaillierter unter:

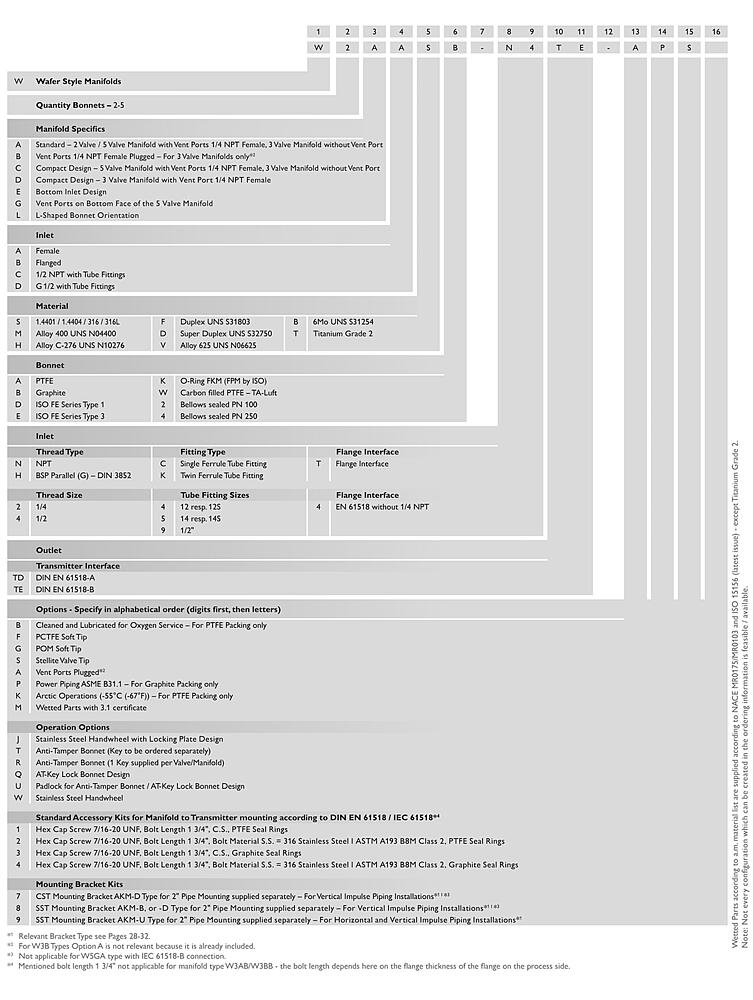

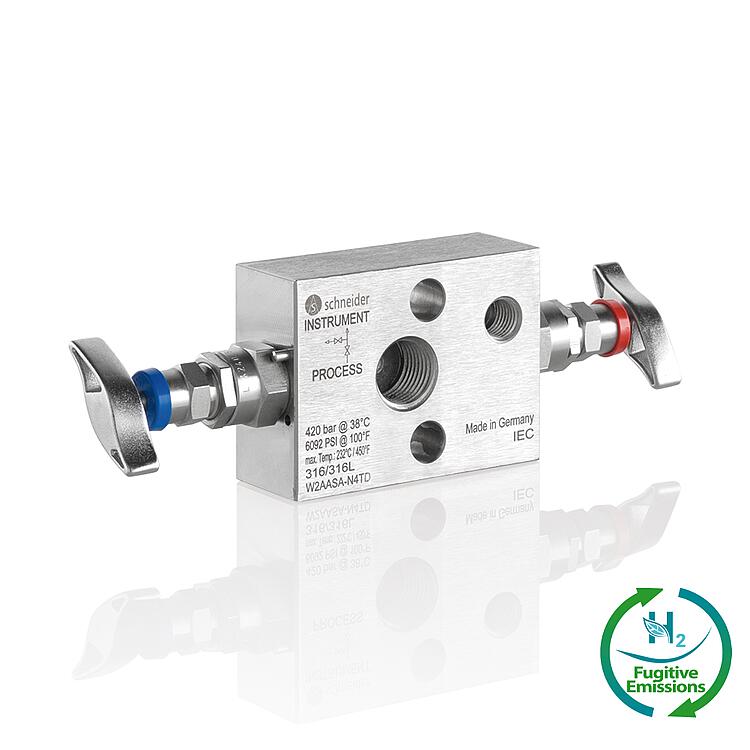

Allgemeine InformationenBeispiel für ein typisches Produkt gemäß der untenstehenden Bestellinformation:Bestell-Nr.: W2AASA-N4TD
| W | Wafer-Ventilblockausführung |
| 2 | Anzahl der Ventiloberteile: 2 |
| A | Besonderheiten der Ventilblöcke: Standard – 2-fach Ventilblock mit Entlüftungsanschlüssen 1/4 NPT Innengewinde |
| A | Eingang: Innengewinde |
| S | Werkstoff: 1.4401 / 1.4404 / 316 / 316L |
| A | Abdichtung des Betätigungsorgans: PTFE |
| - | |
| N4 | Eingang - Gewindegröße: 1/2 NPT |
| TD | Ausgang - Mssumformeranschluss: DIN EN 61518-A |
Direkt anflanschbare 2-fach Ventilblöcke (Wafer-Ausführung) von AS-Schneider sind zur Direktmontage an Druck-Messumformer mit Flanschanschluss gemäß DIN EN 61518 / IEC 61518 vorgesehen. Das innovative Design der Ventiloberteile führt zu einer langen Nutzungsdauer bei optimalem Bedienungskomfort. Der maximal zulässige Druck (PS) der Ventilblöcke beträgt standardmäßig 420 bar (6.092 psi). AS-Schneider liefert die Ventilblöcke auch für den Einsatz bei Sauergas (gemäß NACE MR0175/MR0103 und ISO 15156), gereinigt und geschmiert für den Sauerstoffeinsatz sowie für den Einsatz bei flüchtigen Emissionen.
