3-fach Ventilblöcke

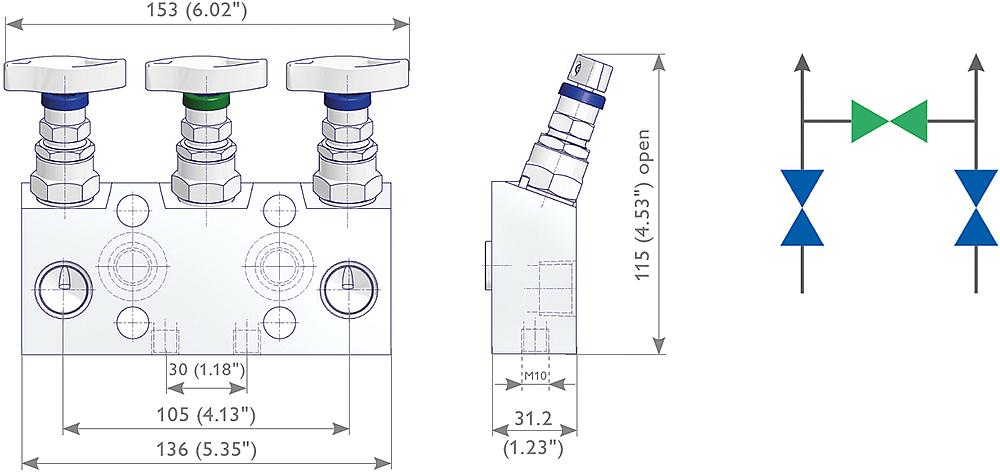

Typ W3CA/W3DA
Direkt anflanschbare 3-fach Ventilblöcke (Wafer-Ausführung) von
AS-Schneider sind zur Direktmontage an Differenzdruck-Messumformer mit Flanschanschluss gemäß DIN EN 61518 / IEC 61518 vorgesehen. Der 3-fach Ventilblock Typ W3C hat keine Entlüftungsanschlüsse. Bei der Version mit Entlüftungsanschlüssen Typ W3D sind Verschlussschrauben werksseitig montiert. Die Kompakt-Ausführung hat den Vorteil, dass alle Ventile von vorne betätigt werden können.
Anschlüsse, Werkstoffe, Ventiloberteilausführungen und weitere Optionen finden Sie weiter unten bei Bestellinformationen oder detaillierter unter:

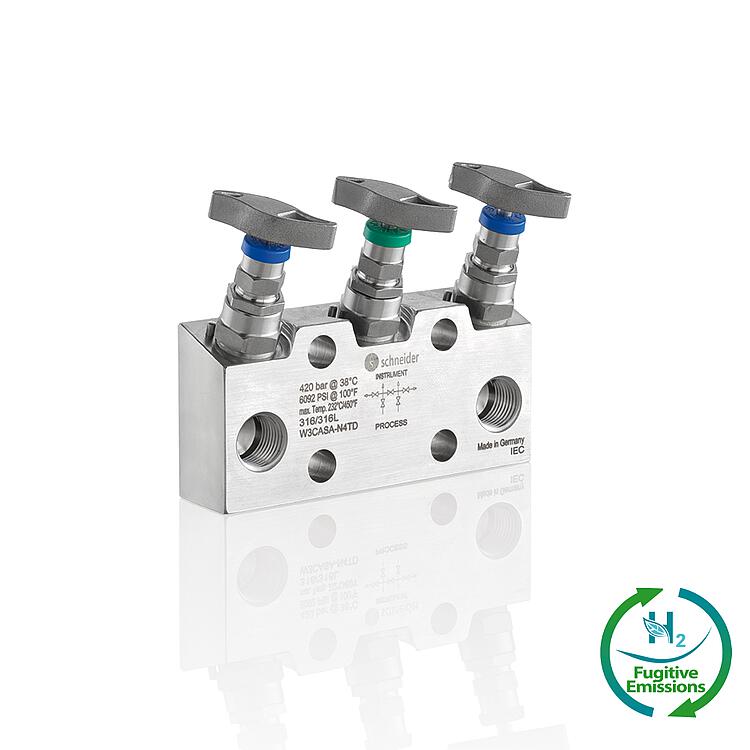

Allgemeine InformationenBeispiel für ein typisches Produkt gemäß der untenstehenden Bestellinformation:Bestell-Nr.: W3CASA-N4TD
| W | Wafer-Ventilblockausführung |
| 3 | Anzahl der Ventiloberteile: 3 |
| C | Besonderheiten der Ventilblöcke: Kompakt-Ausführung – 3-fach Ventilblock ohne Entlüftungsanschluss |
| A | Eingang: Innengewinde |
| S | Werkstoff: 1.4401 / 1.4404 / 316 / 316L |
| A | Abdichtung des Betätigungsorgans: PTFE |
| - | |
| N4 | Eingang - Gewindegröße: 1/2 NPT |
| TD | Ausgang - Messumformeranschluss: DIN EN 61518-A |

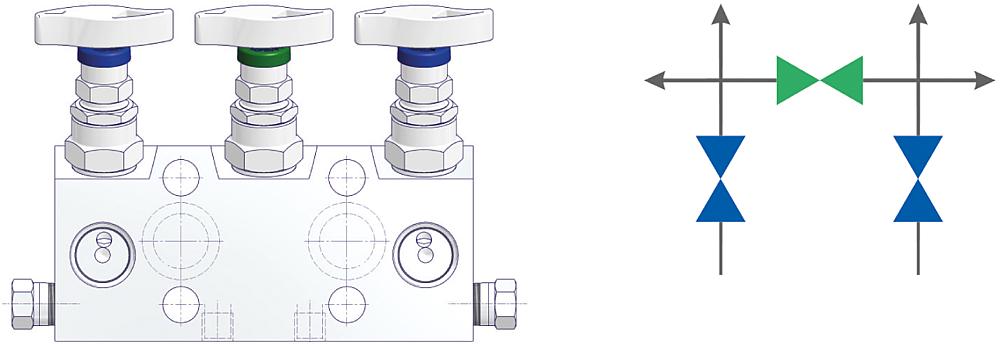

Typ W3DA
Direkt anflanschbare 3-fach Ventilblöcke (Wafer-Ausführung) von AS-Schneider sind zur Direktmontage an Differenzdruck-Messumformer mit Flanschanschluss gemäß DIN EN 61518 / IEC 61518 vorgesehen. Das innovative Design der Ventiloberteile führt zu einer langen Nutzungsdauer bei optimalem Bedienungskomfort. Der maximal zulässige Druck (PS) der Ventilblöcke beträgt standardmäßig 420 bar (6.092 psi). AS-Schneider liefert die Ventilblöcke auch für den Einsatz bei Sauergas (gemäß NACE MR0175/MR0103 und ISO 15156), gereinigt und geschmiert für den Sauerstoffeinsatz sowie für den Einsatz bei flüchtigen Emissionen.
